SINOTRUK MAN ENGINE MC07 曲轴箱 Crankcase

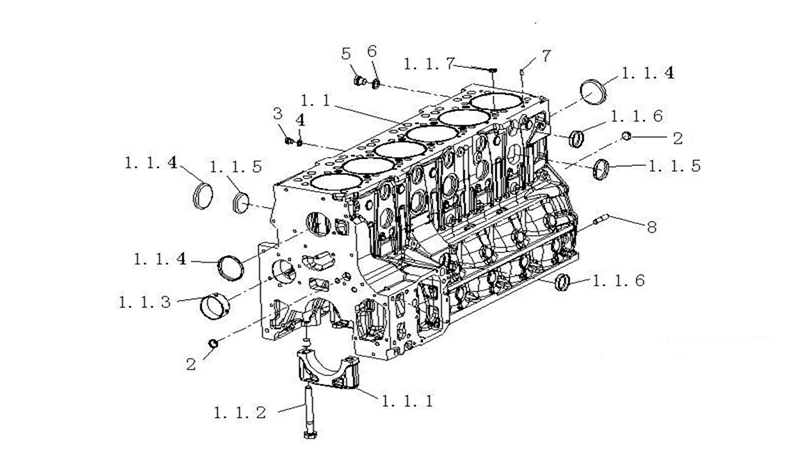

SINOTRUK MAN ENGINE MC07 曲轴箱CRANKCASE

序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC0724G401 MC0728G401 MC0731G401 MC0731G402
1 曲轴箱 Crankcase 080-01100-6322 1 1 1 1 完全加工(卡车用）
1.1 曲轴箱 Crankcase 080-01101-0723/1 1 1 1 1 （0001）
1.1.1 曲轴轴承盖 crankshaft bearing cover 080V01105-1205 1 1 1 1
1.1.2 主轴承螺栓 Bolt 080V90020-0352 14 14 14 14 M14X118-10.9-PHR
1.1.3 凸轮轴衬套 Bush 081V04410-1034 4 4 4 4
1.1.4 碗形塞 Core plug 080V91606-0100 8 8 8 8 直径62,15
1.1.5 碗形塞 Core plug 080V91606-0091 11 11 11 11 直径50,15
1.1.6 碗形塞 Core plug 200V91606-0090 6 6 6 6 直径40,15
1.1.7 碗形塞 Core plug MQ6-15094-109 10 10 10 10 B 16-X5CRNI1810
2 碗形塞 Core plug MQ6-15094-113 2 2 2 2 B20-X5CRNI1810
3 闭锁螺栓 Bolt MQ6-08092-2142 1 1 1 1 C-M10X1 -ST-A3C
4 复合密封垫圈 Gasket MQ6-56631-0104 1 1 1 1 BS-10,7 X16,0 -ST/FPM1-80
5 闭锁螺栓 Bolt MQ6-08042-0211 2 2 2 2 M30X1,5-ST-ZNPHR3F
6 复合密封垫圈 Gasket MQ6-56631-0114 2 2 2 2 BS-31 X39 -ST/FPM1-80
序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC0724G401 MC0728G401 MC0731G401 MC0731G402
7 圆柱销 Dowel pin 080V91301-0083 6 6 6 6
8 定位销 pin 080V91301-0087 2 2 2 2
9 密封塞 Seal plug MQ6-21649-0003 1 1 1 1 6X5
10 密封塞 Seal plug MQ6-21649-0004 1 1 1 1 8X6,5
11 铭牌 Nameplate 080V97871-0195 1 1 1 1
12 圆头槽销 Pin MQ6-22100-0604 2 2 2 2 GB/T 13829.8-3X6-A
13 机油喷嘴组件 Oil injection assemble 080V01601-6091 6 6 6 6
14 弹性垫圈 Spring washer MQ6-16044-0212 6 6 6 6 B12-ZNPHR 3F
15 粘胶 Viscose MQ4-90300-9024 0 0 0 0 N703-A2 FL250ML
