序号 No. |
名称 | Part Name |
零件图号 Part No. |
每台数量 Q’ty |
规格标准 Standard Specification |
备注 Remark |
|||
| MC0724G401 | MC0728G401 | MC0731G401 | MC0731G402 | ||||||

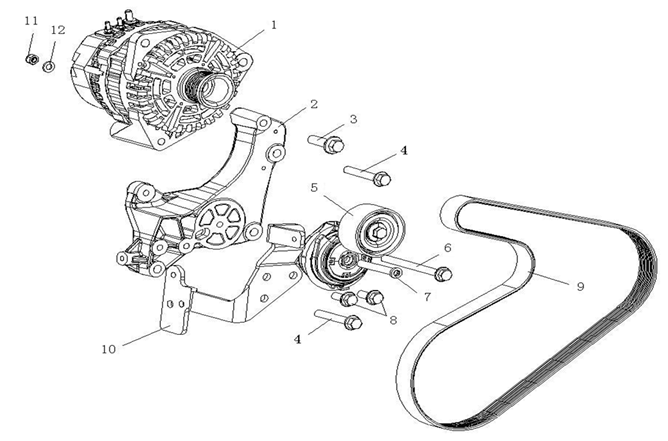

| 1 | 交流发电机 | Alternator | 082V26101-7278 | 1 | 1 | 1 | 1 | 28V/80A | |
| 2 | 发电机托架 | Alternator bracket | 080V19101-0360 | 1 | 1 | 1 | 1 | ||
| 3 | 六角法兰面螺栓 | Bolt | MQ6-03216-8508 | 1 | 1 | 1 | 1 | Q186-M12X40-10.9-MAN183-B1 | |
| 4 | 六角法兰面螺栓 | Bolt | MQ6-03216-8413 | 3 | 3 | 3 | 3 | Q186-M10X65-10.9-MAN183-B1 | |
| 5 | 自动张紧轮 | Roll | 080Vg5800-7479 | 1 | 1 | 1 | 1 | ||
| 6 | 六角法兰面螺栓 | Bolt | MQ6-03216-8418 | 1 | 1 | 1 | 1 | Q186-M10X110-10.9-MAN183-B1 | |
| 7 | 沉头螺栓 | Bolt | 080V90040-0007 | 1 | 1 | 1 | 1 | M10X70-10.9 根据M3483 | |
| 8 | 六角法兰面螺栓 | Bolt | MQ6-03216-8405 | 2 | 2 | 2 | 2 | Q186-M10X25-10.9-MAN183-B1 | |
| 9 | 多楔带 | Belt | 08OV96820-0243 | 1 | 1 | 1 | 1 | 8X1275 | |
| 10 | 发电机支架 | Clamp | 080V19101-5294 | 1 | 1 | 1 | 1 | ||
|
序号 No. |
名称 | Part Name |
零件图号 Part No. |
每台数量 Q’ty |
规格标准 Standard Specification |
备注 Remark |
|||
| MC0724G401 | MC0728G401 | MC0731G401 | MC0731G402 | ||||||
| 11 | 螺母 | Nut | MQ6-11099-0043 | 1 | 1 | 1 | 1 | GB/T 6172.2-M8-A2-70-GB/T 3098.15 | |
| 12 | 垫圈 | Washer | M06-15013-0911 | 1 | 1 | 1 | 1 | GB/T97.1-8-GB/T5267.1-铜镍镀层G3J | |
