MAN ENGINE MC11 Cylinder Head

 缸盖Cylinder Head、连杆活塞Connecting Rod Piston、配气机构Valve Train


序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401

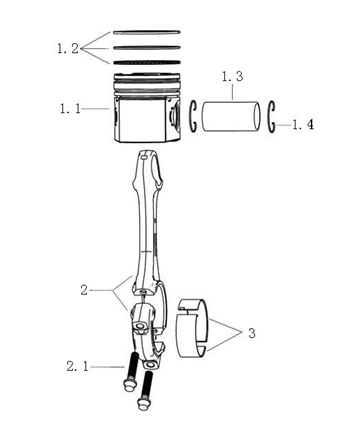

1 D20活塞套件(售后) D20 piston kit（Customer service） 201V02500-6126 6 6
1.1 活塞 piston 200V02511-0771 1 1
1.2 活塞环组件 piston ring assembly 201V02503-6001 1 1
1.3 活塞销 piston pin 200V02502-0120 1 1
1.4 活塞销挡圈 piston pin circlip 200V90810-0038 2 2
2 连杆总成 Connecting rod assembly 201-02400-6120 6 6
2.1 连杆螺栓 connecting-rod bolts 200V90490-0133 2 2
3 连杆轴瓦 connecting rod bearing 201V02410-6698 6 6

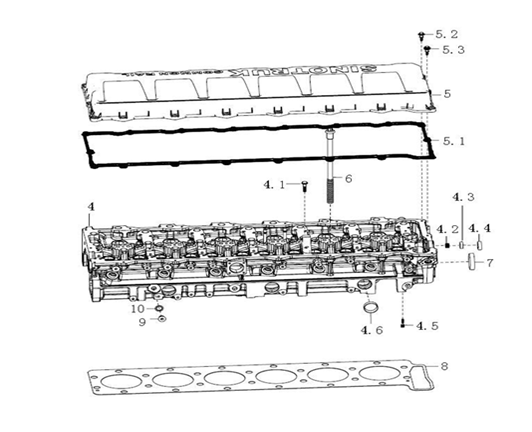

4 气缸盖总成 cylinder head assembly 200-03100-6423 1 1     70HZ
4.1 六角法兰面螺栓 hexagon flange bolts MQ6-03215-6307 14 14     Q186-M8X35-8.8-MAN183-PHR
4.2 螺塞 plug 200V90310-0272 4 4
4.3 碗形塞 bowl plug 200V91606-0040 15 15     直径25,20
4.4 碗形塞 bowl plug 200V91606-0036 38 38     直径32,30
4.5 密封塞 closing plug MQ6-21649-0003 2 2     6X5


序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
4.6 碗形塞 bowl plug 200V91606-0090 3 3     直径40,15
5 气缸盖罩组件 cylinder head cover assembly 201V03401-6024 1 1
5.1 气缸盖罩密封垫 cylinder head cover gasket 20lV03905-0177/1 1 1
5.2 螺栓轴套组合件 bolt sleeve assembly 201V96210-0087/1 8 8
5.3 螺栓减振元件组合件 bolt  damping  elements 201V96210-0080/1 10 10
6 气缸盖螺栓 cylinder head bolt 200V90020-0421 26 26
7 碗形塞 bowl plug 200V91606-0063 1 1     直径63,1
8 气缸盖密封垫 cylinder head cover gasket 201V03901-0403 1 1
9 螺塞 plug MQ6-08049-0032 3 3
10 复合密封垫圈 composite sealing  gasket MQ6-56631-0107 3 3     BS-16,7 X24,0 -ST/FPM1-80

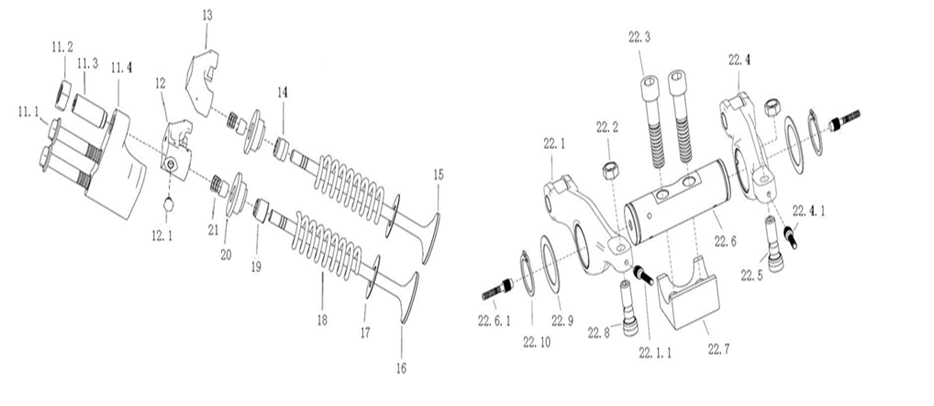

11 EVB压板组件 EVB pressure plate assembly 200-04251-6000 6 6
11.1 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8412 2 2     Q186-M10X60-10.9-MAN183-B1
11.2 六角螺母 hexagon nut 200V90501-0083 1 1     M14X1
11.3 调节螺钉 adjusting screw 200V04205-0044 1 1

序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
11.4 EVB压板 EVB pressure plate 200V04251-0006 1 1
12 EVB气门桥总成 EVB valve axle assembly 200V041206008 6 6
12.1 六角头螺栓 hexagon headed bolt 200V90001-0216 1 1     M6X0,75X5,5
13 气门桥 valve axle 200V04120-0019 6 6
14 进气门杆油封 intake valve stem seal 202V04902-0033 12 12
15 进气门 intake valve 200V04101-0574 12 12
16 排气门 exhaust valve 200V04101-0546 12 12
17 垫片 shim 200V90701-0243 24 24
18 气门弹簧 valve spring 200V04102-0159 24 24
19 气门杆油封 valve stem seal 202V04902-0035 12 12
20 气门弹簧座 valve spring seat 200V04103-0108 24 24
21 气门锁夹 valve lock clamp 200V04104-0034 48 48
22 摇臂机构 rocker arm organization 201-04200-6057 6 6
22.1 排气摇臂总成 exhaust rocker arm assembly 202-04201-6004 1 1
22.1.1 密封塞 closing plug MQ6-21649-0005 1 1     4X3,7

序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
22.2 六角螺母 Hexagon nut 200V90501-0030 2 2     M10X1
22.3 内六角圆柱头螺钉 hexagon socket head cap screws MQ6-02191-0616 2 2     GB/T70.1-M1260-10.9--MAN183-PHR
22.4 进气摇臂总成 intake rocker arm assembly 202-04201-6003 1 1     1
22.4.1 密封塞 closing plug MQ6-21649-0005 1 1     4X3,7
22.5 调节螺钉 adjusting screw 200V04205-5010 1 1
22.6 摇臂轴组件 rocker shaft assembly 200-04203-5065 1 1
22.6.1 密封塞 closing plug MQ6-21649-0003 2 2     6X5
22.7 摇臂座 rocker-arm support 200V04202-0136 1 1
22.8 调节螺钉 adjusting screw 200V04205-0045 1 1
22.9 垫圈 gasket 200V90701-0234 2 2
22.10 轴用弹性挡圈 circlip for shaft MQ6-29010-0126 2 2     32X1,5
