序号 No. |
名称 | Part Name |
零件图号 Part No. |
每台数量 Q’ty |
规格标准 Standard Specification |
备注 Remark |
|||

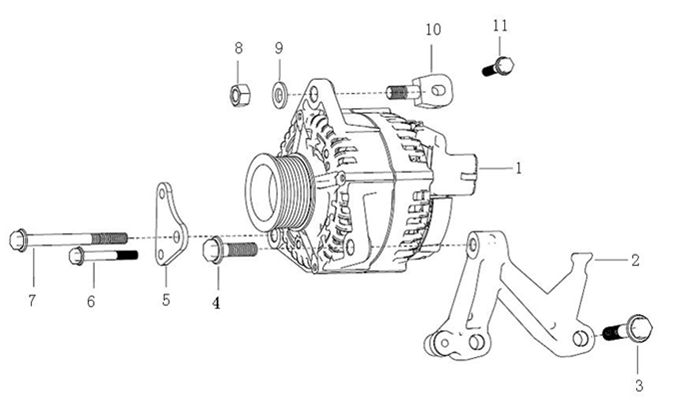

| MC1136G401 | MC1140G401 | ||||||||
| 1 | 发电机 | generator | 202V26101-7271 | 1 | 1 | 28V/80A | |||
| 2 | 发电机支架 | generator support | 200V19101-0307 | 1 | 1 | ||||
| 3 | 六角法兰面螺栓 | hexagon flange bolts | MQ6-03215-8512 | 2 | 2 | Q186-M12X60-8.8-MAN183-B1 | |||
| 4 | 六角法兰面螺栓 | hexagon flange bolts | MQ6-03216-8511 | 1 | 1 | Q186-M12X55-10.9-MAN183-B1 | |||
| 5 | 发电机支架 | generator support | 200V1910-0357 | 1 | 1 | ||||
| 6 | 六角法兰面螺栓 | hexagon flange bolts | MQ6-03216-8312 | 2 | 2 | Q186-M8X60-10.9-MAN183-B1 | |||
| 7 | 六角法兰面螺栓 | hexagon flange bolts | MQ6-03216-8418 | 1 | 1 | Q186-M10X110-10.9-MAN183-B1 | |||
| 8 | 螺母 | nut | MQ6-11064-2116 | 1 | 1 | GB/T6170-M12-8级-MAN183-B1 | |||
| 9 | 垫圈 | gasket | MQ6-15013-0413 | 1 | 1 | GB/T97.1- 12-200HV-MAN183-B1 | |||
| 10 | 发电机支架 | generator support | 200V19101-0368 | 1 | 1 | ||||
| 11 | 六角法兰面螺栓 | hexagon flange bolts | MQ6-03216-8307 | 1 | 1 | Q186- M8X35-10.9-MAN183-B1 | |||
