SINOTRUK MAN ENGINE MC11 燃油滤清器（不带电加热）Fuel Filter（Without electric he

SINOTRUK MAN ENGINE MC11 燃油滤清器（不带电加热）Fuel Filter（Without electric heating）


序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401

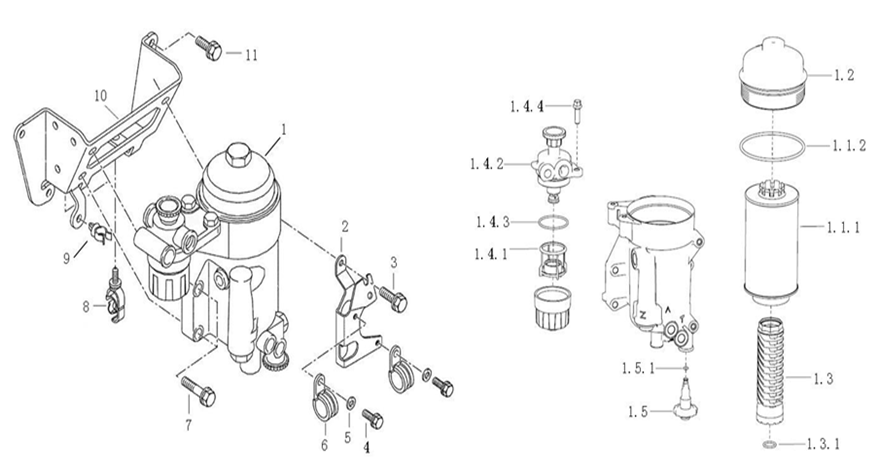

1 燃油滤清器(不带加热器) fuel filte(with no heater) 201V12501-7289 1 1
1.1 燃油滤清器芯 带O型圈 fuel filter core with o-ring 201V12503-0061 1 1
1.1.1 精滤器滤芯 fine filter element 201V12503-0063 1 1
1.1.2 O型圈 o-ring 200V96501-0581 1 1     D100+-0,84XD4+-0,13 HNBR60 +-5 SHORE A
1.2 滤清器盖 filter cover 201V12504-0030 1 1     带O型圈
1.2.1 O型圈 o-ring 200V96501-0581 1 1     D100+-0,84XD4+-0,13 HNBR60 +-5 SHORE A
1.3 燃油滤芯保持架 fuel filter holder 201V12503-0092 1 1     带O型圈
1.3.1 O型圈 o-ring 200V96501-0621 1 1     18X2,5 FPM 60 SHORE
1.4 手油泵 带螺栓 manual fuel pump with bolt 201V12150-0002 1 1
1.4.1 手油泵滤网 hand pump strainer 201V12503-0084 1 1     100 MYM 带O型圈
1.4.1.1 手油泵滤网 hand pump strainer 201V12503-0083 1 1     100 MYM
1.4.1.2 O型圈 o-ring 200V96501-0604 1 1     50 X 2,5 HNBR
序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
1.4.2 手油泵盖 hand oil pump cover 201V12502-0014 1 1     带O型圈
1.4.2.1 O型圈 o-ring 200V96501-0604 1 1     50 X 2,5 HNBR
1.4.3 O型圈 o-ring 200V96501-0604 1 1     50 X 2,5 HNBR
1.4.4 六角带肩螺栓 hexagon shoulder bolt 201V90020-0428 2 2     SF-M8X25
1.5 放水旋塞 drain cock 201V90310-0268 1 1     带O型圈
1.5.1 O型圈 o-ring 200V96501-0605 1 1     4,5 X 2 FPM

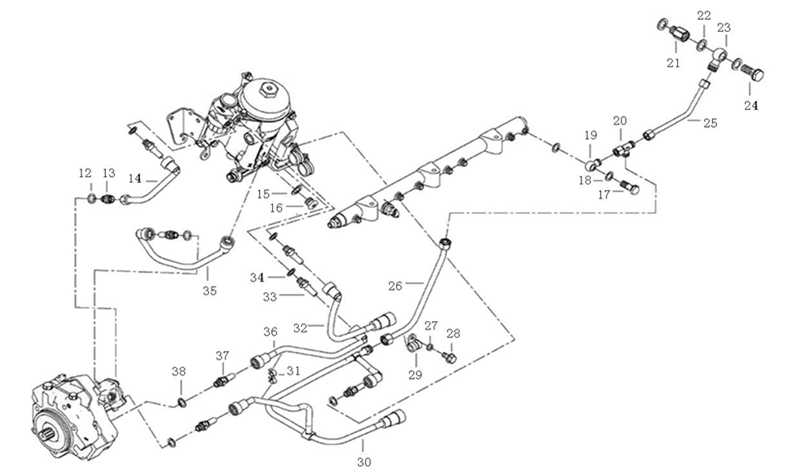

2 止回阀支架 check valve bracket 200V12540-5110 1 1
3 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8304 2 2     Q186-M8X20-10.9-MAN183-B1
4 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8203 2 2     Q186-M6X16-10.9-MAN183-B1
5 垫圈 gasket MQ6-15013-0409 2 2     GB/T97.1- 6-MAN183-B1
6 固定夹 fixation clamp MQ6-67300-2525 2 2     D1-25X15-W3-EPDM WW CR
7 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8308 3 3     Q186-M8X40-10.9-MAN183-B1
8 单路管夹 single pipe clamp 200V97401-0565 2 2
9 波形管夹 corrugated pipe clamp 200V9743D-0001 2 2
10 燃油滤清器支架组件 fuel filter bracket assembly 200-12540-6008 1 1     带管夹
序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
11 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8303 4 4     Q186-M8X16-10.9-MAN183-B1
12 复合密封垫圈 composite sealing gasket MQ6-56631-0106 1 1     BS-14,7 X22,0 -ST/FPM1-80
13 卡套式直通接头 sleeve type straight joint 200V98130-0579 1 1     M14X1,5-NW10
14 燃油管 粗滤-输油泵 fuel pipe  200V12304-5849 1 1
15 复合密封垫圈 composite sealing gasket MQ6-56631-0106 1 1     BS-14,7 X22,0 -ST/FPM1-80
16 螺塞 plug MQ6-08049-0031 1 1     M14X1,5-ST-M3360-RK10-K
17 空心螺栓 hollow bolt 200V98150-0175 1 1
18 复合密封垫圈 composite sealing gasket MQ6-56631-0106 3 3     BS-14,7 X22,0 -ST/FPM1-80
19 环形接头 ring joint 200V98103-0037 1 1
20 T形接头 T joint MQ6-71270-2103 1 1     L10-A4C
21 旋入式接头 rotary joint 200V98130-0671 1 1
22 复合密封垫圈 composite sealing gasket MQ6-56631-0106 2 2     BS-14,7 X22,0 -ST/FPM1-80
23 环形接头 ing joint 200V98103-0037 1 1
24 空心螺栓 hollow bolt 200V98150-0175 1 1
25 回油管 喷油器-限压阀 oil return pipe 200V12305-5298 1 1
序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC1136G401 MC1140G401
26 回油管 限压阀-异径管接头 oil return pipe 200V12305-5364 1 1
27 垫圈 gasket MQ6-15013-0411 1 1     GB/T97.1-8-200HV-MAN183-B1
28 六角法兰面螺栓 hexagon flange bolts MQ6-03216-8303 1 1     Q186-M8X16-10.9-MAN183-B1
29 固定夹 fixation clamp MQ6-67300-1036 1 1     D1-10X20-W1-2-EPDM
30 回油管 oil return pipe 200V12305-5300 1 1
31 双路管夹 dual pipe clamp 200V97401-0552 1 1
32 燃油管 粗滤器入口 Fuel pipe 200V12304-5848 1 1
33 旋入式接头 rotary joint 200V98130-0458 4 4     M14X1,5/SAE12
34 复合密封垫圈 composite sealing gasket MQ6-56631-0106 4 4     BS-14,7 X22,0 -ST/FPM1-80
35 燃油管 输油泵－滤清器 Fuel pipe 200V12304-5850 1 1
36 燃油管 滤清器-高压油泵 Fuel pipe 200V12304-5851 1 1
37 旋入式接头 rotary joint 200V98130-0458 4 4     M14X1,5/SAE12
38 复合密封垫圈 composite sealing gasket MQ6-56631-0106 4 4     BS-14,7 X22,0 -ST/FPM1-80
