SINOTRUK MAN ENGINE MC11 选择性催化还原（SCR）系统部分SCR System

SINOTRUK MAN ENGINE MC11 选择性催化还原（SCR）系统部分SCR System

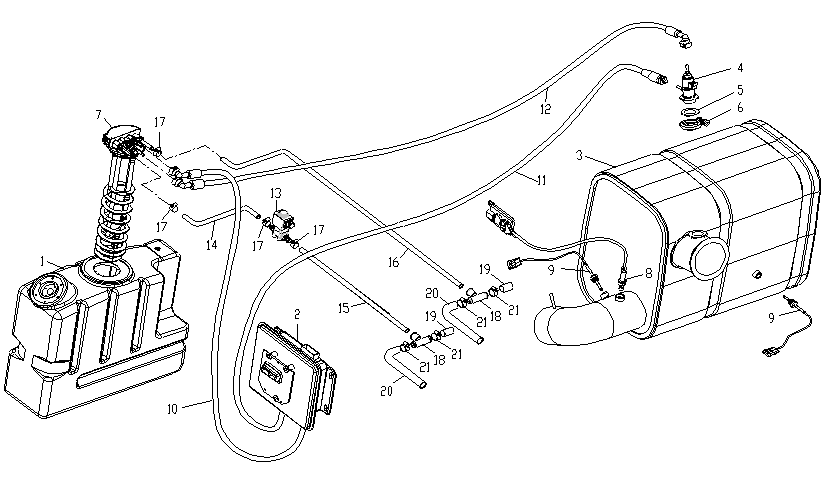

序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC0724G401 MC0728G401 MC0731G401 MC0731G402
1 尿素箱总成 Urea tank assembly WG1034120007 1 1 1 1
2 尿素泵和DCU总成 Urea pump and DCU assembly WG1034120002 1 1 1 1
3 催化器总成（消声器） SCR box assembly WG9725540260 1 1 1 1
4 尿素喷嘴总成 Urea injector assembly WG1034120001 1 1 1 1
5 尿素喷嘴密封垫片 Gasket WG1034120057 1 1 1 1
6 V形卡箍 V Clamp WG1034120058 1 1 1 1
7 尿素液位传感器 Urea level sensor WG1034120006 1 1 1 1
尿素液位传感器及加热器组件 Urea level sensor & heater assembly WG1034120020 1* 1* 1* 1*
8 NOx传感器总成 NOx sensor assembly WG1034120003 1 1 1 1
9 SCR包前后温度传感器 SCR Temperature sensor WG1034120005 2 2 2 2
10 尿素管组件一（尿素箱到泵） Urea pipe assembly
 (tank to pump)		 WG1034120008 1 1 1 1
WG1034120017 1* 1* 1* 1*
序号
No.		 名称 Part Name 零件图号
Part No.		 每台数量 Q’ty 规格标准
Standard Specification		 备注
Remark
MC0724G401 MC0728G401 MC0731G401 MC0731G402
11 尿素管组件二（泵到喷嘴） Urea pipe assembly
 (pump to injector)		 WG1034120022 1 1 1 1
WG1034120026 1* 1* 1* 1*
12 尿素管组件三（喷嘴到尿素箱） Urea pipe assembly
 (injector to tank)		 WG1034120023 1 1 1 1
  WG1034120027 1* 1* 1* 1*
13 冷却液单向阀 Coolant control valve WG1034120011 1* 1* 1* 1*
14 冷却液橡胶管一 Coolant rubber tube WG1034120013 1* 1* 1* 1*
15 冷却液橡胶管二 Coolant rubber tube WG1034120012 1* 1* 1* 1*
16 冷却液橡胶管三 Coolant rubber tube WG1034120014 1* 1* 1* 1*
17 软管卡箍 Hose clamp 190003989301 6* 6* 6* 6*
18 三通 Branch pipe WG9125540065 2* 2* 2* 2*
19 橡胶软管 Rubber tube 116103840030 2* 2* 2* 2*
20 橡胶软管 Rubber tube WG9112530482 2* 2* 2* 2*
21 软管卡箍 Hose clamp 190003989302 4* 4* 4* 4*

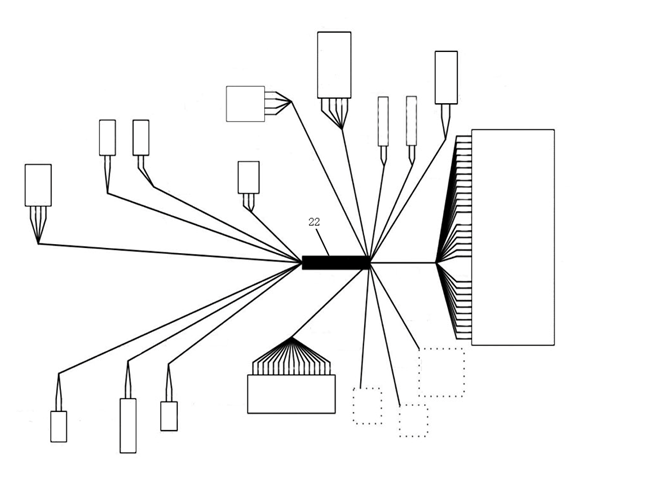

22 SCR系统线束 SCR Wiring harness WG1034120028 1 1 1 1
