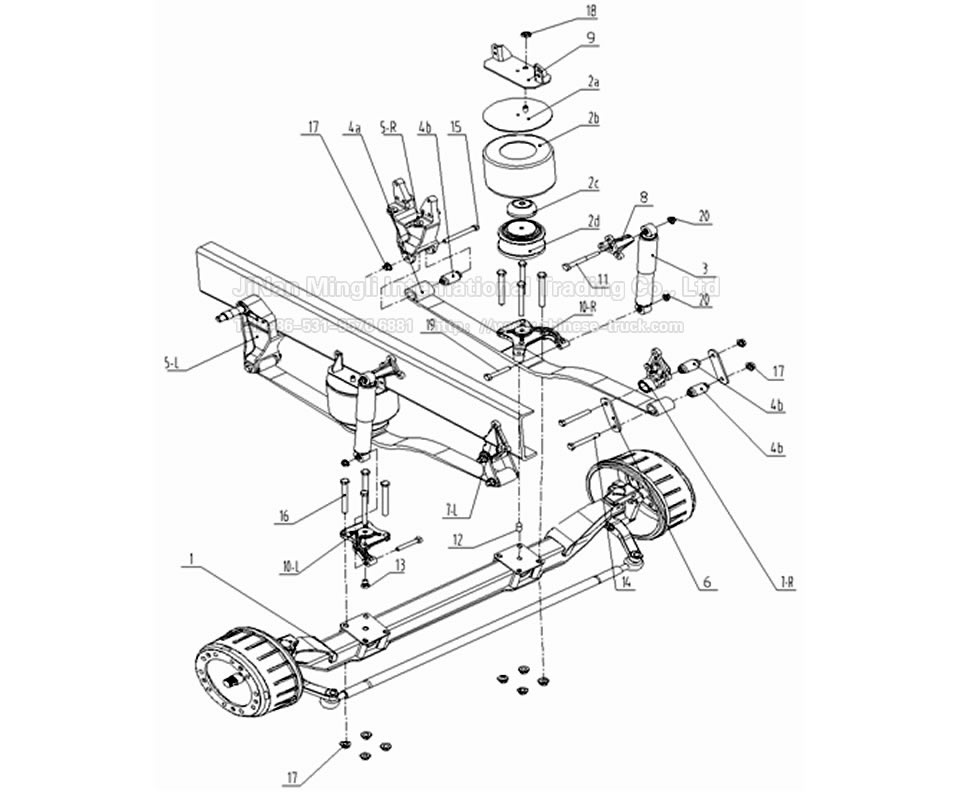

Components list KM0611A（N07）

Components list KM0611A（N07）

NO.
Part number
Qty
Name
Note


1 0611K1169001 　 　 前轴总成 front axle assy  1
2a 0611K1161210 AZ9925520610  气囊总成 气囊盖 air bag plate 2
2b 1302K2261206     气囊 air bag 2
2c 0611K1161215     活塞 piston 2
2d 1216K2261207     缓冲块 buffer block  2
3 0611K2163110 AZ9925680610 减振器总成 减振器总成 shock absorber assy 2
4a 0611K2168116 AZ9925520605 板簧总成 钢板弹簧 leaf spring 2
4b 0611K2168305     衬套总成 bushing assy 4
5-L 0611A1168215 AZ9925520616 左板簧支架总成 左板簧支架总成 left spring bracket assy  1
5-R 0611A1168221 AZ9925520617 右板簧支架 右板簧支架 right spring bracket   1
6 0611K1168401 AZ9925520621 板簧吊耳 板簧吊耳 spring lifting-eye 4
7-L 0611K1168206 AZ9925520618 左吊耳支架 左吊耳支架 left eye bracke 1
7-R 0611K1168207 AZ9925520628 右吊耳支架 右吊耳支架 right eye bracket 1
8 0611K1163206 AZ9925680615 减振器支架 减振器支架 shock absorber bracket 2
9 0611A1161150 AZ9925520623 气囊上支架 气囊上支架 air bag upper bracket 2
10-L 0611K1161401 AZ9925520624 左气囊下座 左气囊下座 left air bag lower seat 1
10-R 0611K1161402 AZ9925520625 右气囊下座 右气囊下座 right air bag lower seat 1
11 0611K1163301 AZ9925680620 销轴 销轴 kinpin 2
12 0611K1161742 AZ9925520627 双径定位销 双径定位销 positioning pin 2
13 0611K1161301 AZ9925520629 销 销轴 kinpin 2
14 Q151B20140TF2 Q151B20140TF2 六角头螺栓（细牙） 六角螺栓 hex-bolt 4
15 Q151B20160TF2 Q151B20150TF2 六角头螺栓（细牙） 六角螺栓 hex-bolt 2
16 Q151B20210TF2 Q151B20210TF2 六角头螺栓（细牙） 六角螺栓 hex-bolt 8
17 Q33020T13F2LJ15 Q33020T13F2 全金属六角法兰面锁紧螺母 施必牢螺母 spirilock nut 14
18 Q351B24T13F2 　 　 六角螺母 hex-nut 2
19 Q151B16110TF2 Q151B16110TF2 六角头螺栓（细牙） 六角螺栓 hex-bolt 2
20 Q33016T13F2LJ15 Q33016T13F2  全金属六角法兰面锁紧螺母 施必牢螺母 spirilock nut 4
