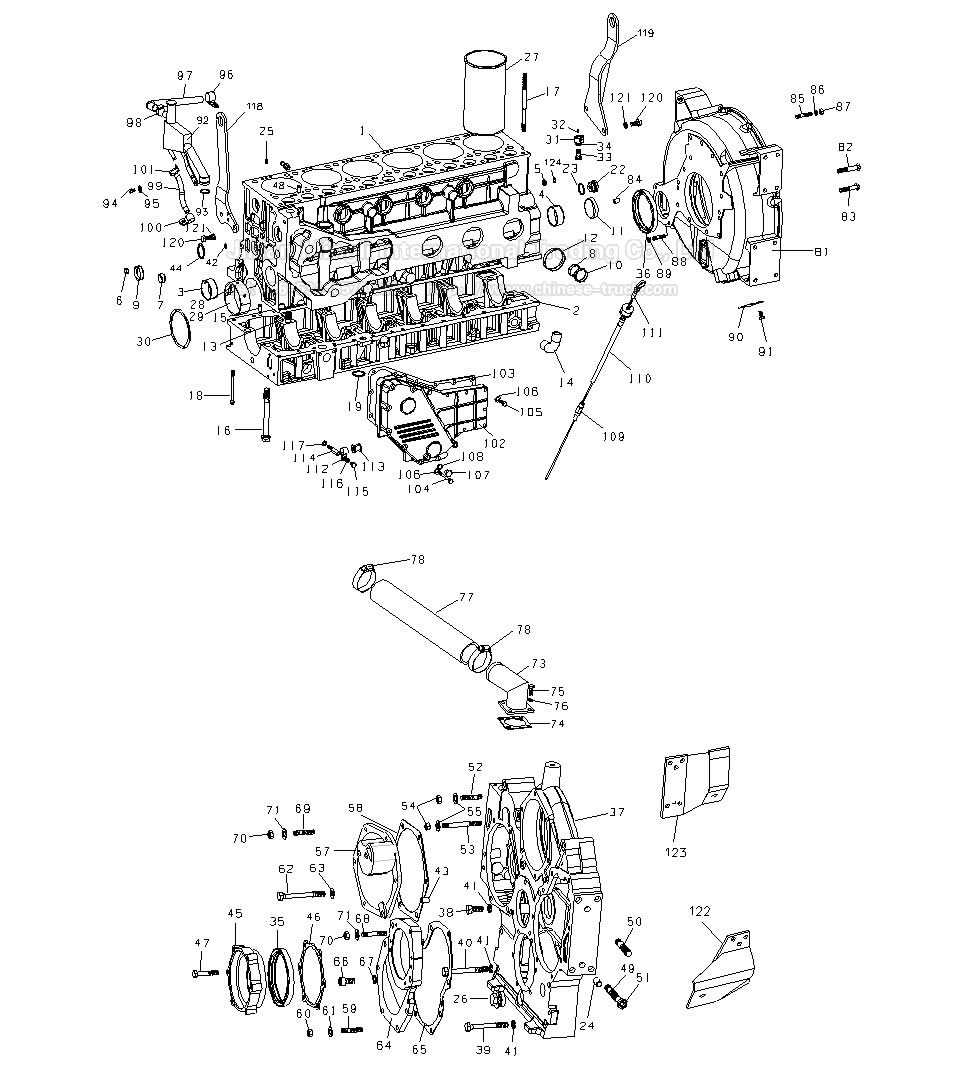

Cylinder Block

Cylinder Block
序号
名称
Part Name
零部件图号
每台数量Qty
Note
No.
Part No.
WD615.92E
WD615.93E
WD615.95E
WD615.96E
WD615.97E
- 气缸体总成 Cylinder block ass AZ1095010033 1 1 1 1 1 　
1 气缸体 Cylinder block AZ1095010031 1 1 1 1 1 　
2 曲轴箱 Crankcase 61500010366C 1 1 1 1 1 　
3 凸轮轴衬套 Bush VG2600010990 1 1 1 1 1 　
4 凸轮轴衬套 Bush VG1560010029 6 6 6 6 6 　
5 碗形塞17×7.3 Core plug 90003984080 1 1 1 1 1 　
6 碗形塞17×8 Core plug 90003989480 1 1 1 1 1 　
7 碗形塞28×12 Core plug 90003989204 1 1 1 1 1 　
8 碗形塞40×12 Core plug 90003989289 4 4 4 4 4 　
9 碗形塞45×12 Core plug 90003982121 4 4 4 4 4 　
10 碗形塞45×12 Core plug 90003989215 4 4 4 4 4 　
11 碗形塞65×14 Core plug 90003989288 1 1 1 1 1 　
12 碗形塞75×14 Core plug 90003989210 9 9 9 9 9 　
13 主轴承螺栓 Bolt VG14010217 1 1 1 1 1 　
14 回油弯管 Pipe VG2600070097 1 1 1 1 1 　
15 圆柱销 Dowel pin 90003901604A 2 2 2 2 2 　
　 圆柱销 Dowel pin Q5211220 1 1 1 1 1 　
16 主轴承螺栓 Bolt VG14010114 13 13 13 13 13 　
17 气缸盖螺栓 Stud VG1500010185 21 21 21 21 21 　
18 六角头螺栓 Bolt 90003802493 27 27 27 27 27 　
19 密封圈 Gasket VG1400010032 2 2 2 2 2 　
22 主油道后螺塞 Bolt VG1460070011 1 1 1 1 1 　
23 复合垫圈 Gasket VG2600010735 1 1 1 1 1 　
24 圆柱销 Dowel pin 90003900085 4 4 4 4 4 　
25 弹性圆柱销 Sleeve  90003909626 6 6 6 6 6 　
26 六角头螺塞 Bolt 90003962051 1 1 1 1 1 　
27 气缸套 Liner VG1540010006 6 6 6 6 6 　
28 主轴瓦上瓦 Main bearing  VG1540010021   7 7 7 7 7 　
29 主轴瓦下瓦 Main bearing VG1540010022 7 7 7 7 7 　
30 止推片付 Thrust bearing VG1500010125 2 2 2 2 2 　
31 机油喷嘴组件 Spraying nozzle ass VG1560010090 6 6 - - 6 　
　 机油喷嘴组件 Spraying nozzle ass VG2600010659 - - 6 6 - 　
32 弹性圆柱销 Spring dowel pin 90003909603 6 6 6 6 6 　
33 空心螺栓 Bolt 90003962621 6 6 6 6 6 　
34 密封垫圈 Gasket 90003098015 6 6 6 6 6 　
35 前油封 Front gasket VG1047010038 1 1 1 1 1 　
36 后油封总成（迷宫式） Back gasket VG1047010050 1 1 1 1 1 　
37 齿轮室 Gear case 61557010008 1 1 1 1 1 　
38 六角头螺栓 Bolt 90003802523 3 3 3 3 3 　
39 六角头螺栓 Bolt 90003802561 6 6 6 6 6 　
40 六角头螺栓 Bolt 90003802571 1 1 1 1 1 　
41 弹簧垫圈 Spring washer 90003931122 9 9 9 9 9 　
42 O型密封圈 Gasket VG288730061 1 1 1 1 1 　
43 圆柱销 Dowel pin 90003901507 2 2 2 2 2 　
44 密封圈 Gasket VG61000010134 1 1 1 1 1 　
45 前油封座 Front gasket bracket VG2600010928 1 1 1 1 1 　
46 前油封座垫片 Joint VG2600010934 1 1 1 1 1 　
47 六角头螺栓 Bolt 90011260039 6 6 6 6 6 　
48 圆柱销 Spring dowel pin 90003901604 6 6 6 6 6 　
49 双头螺柱 Stud 90003813628 6 6 6 6 6 　
50 双头螺柱 Stud 90003813638 2 2 2 2 2 　
51 2型全金属六角锁紧螺母 Nut 90003888453 8 8 8 8 8 　
52 双头螺柱 Stud 90003813429 3 3 3 3 3 　
53 双头螺柱 Stud 90003813470 2 2 2 2 2 　
54 1型六角螺母 Nut 90003871252 6 6 6 6 6 　
55 波形弹性垫圈 Spring washer 90003932023 8 8 8 8 8 　
57 空压机齿轮盖 Cover VG2600010830 1 1 1 1 1 　
58 空压机齿轮盖垫片 Joint VG14010040 1 1 1 1 1 　
59 双头螺柱 Stud 90003813429 5 5 5 5 5 　
60 1型六角螺母 Nut 90003871252 5 5 5 5 5 　
61 波形弹性垫圈 Spring washer 90003932023 5 5 5 5 5 　
62 六角头螺栓 Bolt 90003802576 1 1 1 1 1 　
63 波形弹性垫圈 Spring washer 90003932024 1 1 1 1 1 　
64 凸轮轴齿轮盖 Cover VG1500010008A 1 1 1 1 1 　
65 凸轮轴齿轮盖垫片 Joint VG14010070 1 1 1 1 1 　
66 圆柱头内六角螺钉 Bolt 90003862524 2 2 2 2 2 　
67 鞍形弹性垫圈 Spring washer 90003932025 2 2 2 2 2 　
68 双头螺柱 Stud 90003813443 1 1 1 1 1 　
69 双头螺柱 Stud 90003813429 5 5 5 5 5 　
70 1型六角螺母 Nut 90003871252 6 6 6 6 6 　
71 波形弹性垫圈 Spring washer 90003932023 6 6 6 6 6 　
72 圆柱销 Dowel pin 90003901507 2 2 2 2 2 　
73 加油短管组件 Nozzle VG1560010028 1 1 1 1 1 　
74 加油短管垫片 Joint VG14010086 1 1 1 1 1 　
75 六角头螺栓 Bolt 90003802321 4 4 4 4 4 　
76 轻型弹簧垫圈 Spring washer 90003931082 4 4 4 4 4 　
77 带纤维夹层的橡胶软管 Hose VG1500010079 2 2 2 2 2 　
78 软管卡箍 Hose clip 90003989306 2 2 2 2 2 　
79 加油管组件 Nozzle VG2600010919  1 1 1 1 1 　
80 加油管盖总成 Cover VG2600010489 1 1 1 1 1 　
81 飞轮壳 Flywheel housing AZ1557010012 1 1 1 1 1 　
82 飞轮壳螺栓 Bolt VG1500010062 7 7 7 7 7 　
83 飞轮壳螺栓 Bolt VG1500010101 6 6 6 6 6 　
84 圆柱销 Dowel pin 90003901604 2 2 2 2 2 　
85 双头螺柱 Stud 90003813537 12 12 12 12 12 　
86 弹簧垫圈 Spring washer 90003931122 12 12 12 12 12 　
87 1型六角螺母 Nut 90003871305 12 12 12 12 12 　
88 双头螺柱 Stud 90003813527 3 3 3 3 3 　
89 2型全金属六角锁紧螺母 Nut 90003888452 3 3 3 3 3 　
90 观察孔盖 Cover VG1800210011 1 1 1 1 1 　
91 六角头螺栓 Bolt 90003802511 2 2 2 2 2 　
92 油气分离器总成 Oil separator VG1557010015 1 1 1 1 1 　
93 O型橡胶密封圈 O-ring Q734B2650265 1 1 1 1 1 　
94 六角头螺栓 Bolt 90003802402 2 2 2 2 2 　
95 波形弹性垫圈 Spring washer 90003932023 2 2 2 2 2 　
96 管夹 Clamp VG31100040007 2 2 2 2 2 　
97 带纤维夹层的橡胶软管 Hose VG12G00040038 1 1 1 1 1 　
98 软管卡箍 Hose clip 90003989301 3 3 3 3 3 　
99 无纤维夹层的橡胶软管 Hose VG1500010174 1 1 1 1 1 　
100 固定板 Clamp VG609E110049 1 1 1 1 1 　
101 卡箍 Hose clip 90003171356 3 3 3 3 3 　
102 机油冷却器盖 Cover VG1557010014 1 1 1 1 1 　
103 机油冷却器盖垫片 Joint VG1540010015A 1 1 1 1 1 　
104 六角头螺栓 Bolt 90003800467 7 7 7 7 7 　
105 六角头螺栓 Bolt 90003802437 7 7 7 7 7 　
106 波形弹性垫圈 Spring washer 90003932023 14 14 14 14 14 　
107 六角头螺塞 Bolt 90003962020 1 1 1 1 1 　
108 密封垫圈 Washer 90003098014 1 1 1 1 1 　
109 连接管组件 Pipe ass VG2600010709 1 1 1 1 1 　
110 机油尺管下组件 Gauge VG2600010705 1 1 1 1 1 　
111 油尺管上组件总成 Gauge VG1500010600 1 1 1 1 1 　
112 单管夹片 Clamp piece VG2600010647 1 1 1 1 1 　
113 橡胶管箍 Hose clip VG2600010638 1 1 1 1 1 　
114 支撑块 Lip block VG1500010031 1 1 1 1 1 　
115 六角头螺栓 Bolt 90003802411 1 1 1 1 1 　
116 弹簧垫圈 Spring washer 90003931102 1 1 1 1 1 　
117 平垫圈 Washer 90003930521 1 1 1 1 1 　
118 发动机前吊环 Flying rings VG1557010012 1 1 1 1 1 　
119 发动机后吊环 Flying rings VG1557010013 1 1 1 1 1 　
120 六角头螺栓 Bolt Q150B1230 4 4 4 4 4 　
121 弹簧垫圈 Spring washer 90003931142 4 4 4 4 4 　
122 左支架总成 Support VG1095060006 1 1 1 1 1 　
　 左支架总成 Support VG1095060116 1* 1* 1* 1* 1* 　
123 右支架 Support VG1095060009 1 1 1 1 1 　
　 右支架 Support VG1095060119 1* 1* 1* 1* 1* 　
124 密封圈 Sealing ring VG407010046 1 1 1 1 1
