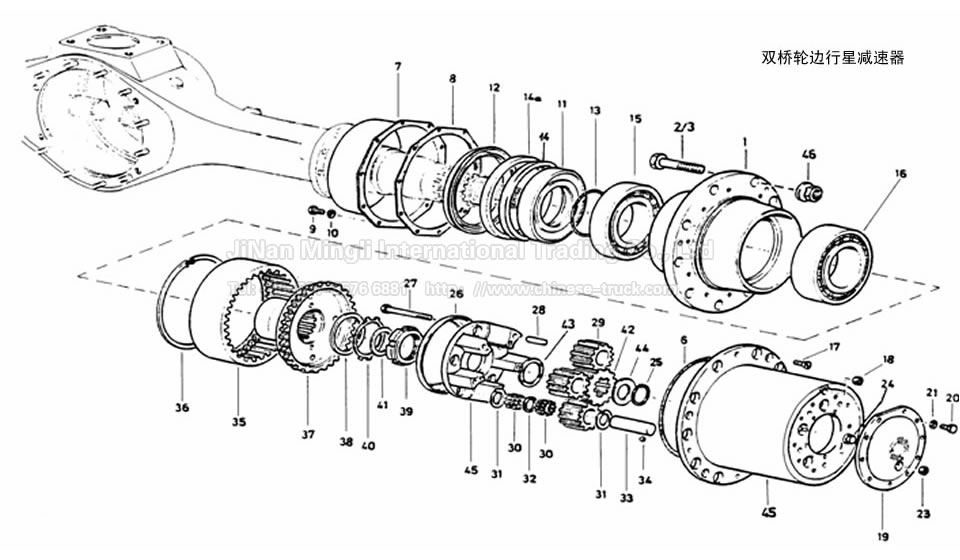

Wheel Disc Planetary Speed Reducer Rear Axle

Wheel Disc Planetary Speed Reducer Rear Axle

NO. Part number Name Quantity Note
0 AZ9231340910 后轮毂总成 2
1 AZ9231340909 后轮毂 2
2 AZ9112340123 车轮螺拴（后） 10
3 AZ9112340123 车轮螺拴（后） 10
6 199012340029 密封圈 2
7 199012340021 挡油罩 2
8 WG9012340020 密封垫片 2
9 Q150B0816 六角头螺拴 20
10 Q40308 弹簧垫圈 20
11 199012340017 隔圈 2
13 199012340027 密封圈 2
14 WG9112340113 轴密封圈 2
14a WG9112340114 轴密封圈 2
15 190003326067 圆锥滚子轴承30222 GB/T297-94 2
16 190003326167 圆锥滚子轴承32222 GB/T297-94 2
17 Q2541025 十字槽沉头螺钉 2
18 190003961309 圆柱内六角螺塞-M22x1.5 2
19 199112340001 端盖 2
20 Q150B1018 六角头螺拴-Q150B1020全螺纹 20
23 190003098026 密封垫圈 2
24 199012340011 端盖顶销 2
25 190003933351 轴用弹性挡圈 2
26 1880 420027 行星架挡油盘 2
27 Q151C1295TF2 六角头螺拴 10
28 190003901704 圆柱销 10
29 199012340122 行星轮（Z=16) 10
30 WG99-934-013 滚针轴承供贷图 20
31 199012340075 行星轮垫片 20
32 199012340077 垫圈 10
33 199012340004 行星轮轴 10
34 190003330148 钢球-8.0000 G200b-GB308 10
35 199012340121 内齿圈（Z=57) 2
36 WG1880420014 轴用挡圈 2
37 199112340021 齿圈支架总成 2
38 1880  420034 止推垫环 2
39 1680  340013 园螺母(右) 2
40 1680  340015 止推垫圈 2
41 1680  340016 调整垫片（厚0.1) nb
41 1680  340187 调整垫片（厚0.15) nb
41 1680  340017 调整垫片（厚0.2) nb
41 1680  340018 调整垫片（厚1.0) nb
41 1680  340019 调整垫片（厚1.5) nb
42 199012340005 太阳轮（Z=23) 2
43 199012340076 太阳轮垫圈 2
44 1880  410097 垫圈 2
45 199112340029 行星架总成 2
46 WG9003884160 车轮螺母 20
