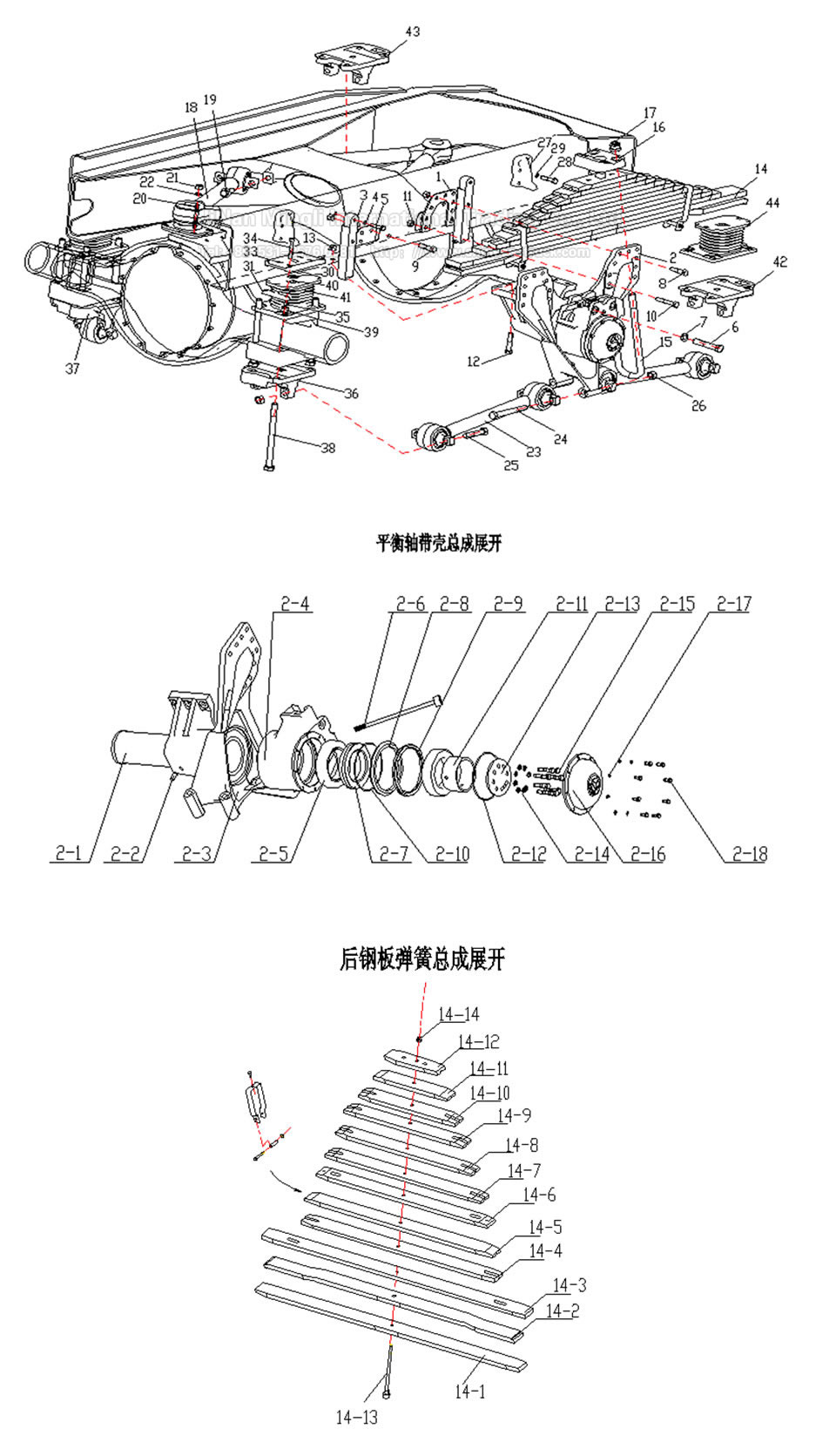

Swivel spring and suspension

Swivel spring and suspension

No.
Part number
Quantity
Designation
Designation
Name
Note
1 AZ9725523309  4   Plate 垫板
2 AZ9725520220  2   Balance shaft box C 平衡轴带轴壳总成
2-1 AZ9725520237  2   balance shaft 平衡轴
2-2 Q5211630  2   column pin 园柱销
2-3 AZ9725520233  2   bracket 支架
2-4 AZ9725520235 2   Balance shaft box 平衡轴壳
2-5 WG9114520042  2   Ball bearing 球面轴承
2-6 190003962021 2   Screw 锥螺纹内六角螺塞
2-7 199114520136  2   bearing Seal cover 轴承油封盖
2-8 AZ9114520222  2   ring 型环
2-9 AZ9114520223  2   Gasket 轴密封圈
2-10 WG614 130062  2   Gasket 密封圈
2-11 AZ9725520238  2   Space sleeve 间隔衬套
2-12 199014520192 2   orientation washer 定位垫圈
2-13 AZ9725520239  2   Bearing pressing block 轴承压块
2-14  Q40312  12   Spring washer 弹簧垫圈
2-15 Q150B1245TF2 12   Screw 六角头螺栓
2-16 199014520311 2   Housing cover 壳盖
2-17 Q40308  16   Spring washer 弹簧垫圈
2-18 Q150B0820  16   Screw 六角头螺栓
3 WG9925520365 4   Plate 导向板
4 Q40312  8   Spring washer 弹簧垫圈
5 Q151C1260 8   Screw 六角头螺栓
6 Q151B20120  4   Screw 六角头螺栓
7 Q40120  4   Washer 平垫圈
8 Q151B1660  28   Screw 六角头螺栓
9 Q151B1675  2   Screw 六角头螺栓
10 Q151B1690 8   Screw 六角头螺栓
11 190003888459 38   Lock nut 自锁螺母
12 Q151B1680  16   Screw 六角头螺栓
13 190003888459 16   Lock nut 自锁螺母
14 WG9725520281  2   Rear spring C 后钢板弹簧总成（1697桥）
14－1 WG9725520281+001  2   1st leaf， rear spring  后钢板弹簧总成第一片（1697桥）
14－2 WG9725520281+002  2   2nd leaf， rear spring  后钢板弹簧总成第二片（1697桥）
14－3 WG9725520281+003  2   3rd leaf， rear spring 后钢板弹簧总成第三片（1697桥）
14－4 WG9725520281+004  2   4th leaf， rear spring 后钢板弹簧总成第四片（1697桥）
14－5 WG9725520281+005  2   5th leaf， rear spring 后钢板弹簧总成第五片（1697桥）
14－6 WG9725520281+006  2   6th leaf， rear spring 后钢板弹簧总成第六片（1697桥）
14－7 WG9725520281+007  2   7th leaf， rear spring 后钢板弹簧总成第七片（1697桥）
14－8 WG9725520281+008  2   8th leaf， rear spring 后钢板弹簧总成第八片（1697桥）
14－9 WG9725520281+009  2   9th leaf， rear spring 后钢板弹簧总成第九片（1697桥）
14－10 WG9725520281+010  2   10th leaf， rear spring 后钢板弹簧总成第十片（1697桥）
14－11 WG9725520281+011  2   11th leaf， rear spring 后钢板弹簧总成第十一片（1697桥）
14－12 WG9725520281+012  2   12th leaf， rear spring 后钢板弹簧总成第十二片（1697桥）
14－13 WG9725520281+013  2   Center bolt，rear spring 后钢板弹簧总成中心螺栓
14－14 WG9725520281+014  2   Center nut，rear spring 后钢板弹簧总成中心螺母
15 AZ9725520253  4   Spring clip  后簧骑马螺栓
16 AZ9725520254  2   Plate 板簧压块
17 Q33224T13F2  8   Lock nut 2型全金属六角锁紧螺母
18 AZ9725523272  2   V  Bracket  C V型推力杆总成
19 WG9725520366  8   Screw V型推力杆螺栓(Q1802270TF2)
20 AZ9714520227  8   Screw 双头螺栓
21 190003871353 8   Nut 1型六角螺母-细牙-A--螺母GB6171-86-M18*1.5-10-ZnD
22 Q40318  8   Spring washer 弹簧垫圈
23 AZ9725521174  4   Bracket  bellow C 浇铸式下推力杆总成
24 Q151B20180TF2 4   Screw 六角头螺栓
25 Q151B20100TF2  8   Screw 六角头螺栓
26 190003888467 12   Lock nut 自锁螺母
27 WG9725520376  4   Stop block 限位块
28 Q150B1460TF2  16   Screw 六角头螺栓
29 Q40314  16   Spring washer 弹簧垫圈
30 AZ9725520269  4   Protective cap 保护帽
31   AZ9725520265  8   Fix bar 固定条
32 AZ9725520267  16   bushing 套管
33 AZ9725520266  4   Plate 夹板
34 Q218B1285  16   hexagon socket head cap screw 内六角圆柱头螺钉
35 Q33212  16   Nut 2型全金属六角锁紧螺母
36 AZ9725520290  1   Bracket left，front 推力杆前左支架(HW1279桥用)
37 AZ9725520291  1   Bracket right，front 推力杆前右支架(HW1279桥用)
38 Q151B22290TF2  8   Screw 六角头螺栓
39 190003888630 8   Lock nut 自锁螺母
40 190003901905 2   Pin 园柱销--销GB119 A20*24
41 AZ9725520273  2   Rubber bearing C 橡胶支座总成
42 AZ9725520296  1   Bracket left，rear 推力杆后左支架(1697桥）
43 AZ9725520297  1   Bracket right，rear  推力杆后右支架（1697桥）
44 AZ9725520274  2   Rubber bearing C 橡胶支座总成(1697桥）
