Can main circuit electrical dashboard

Can main circuit electrical dashboard

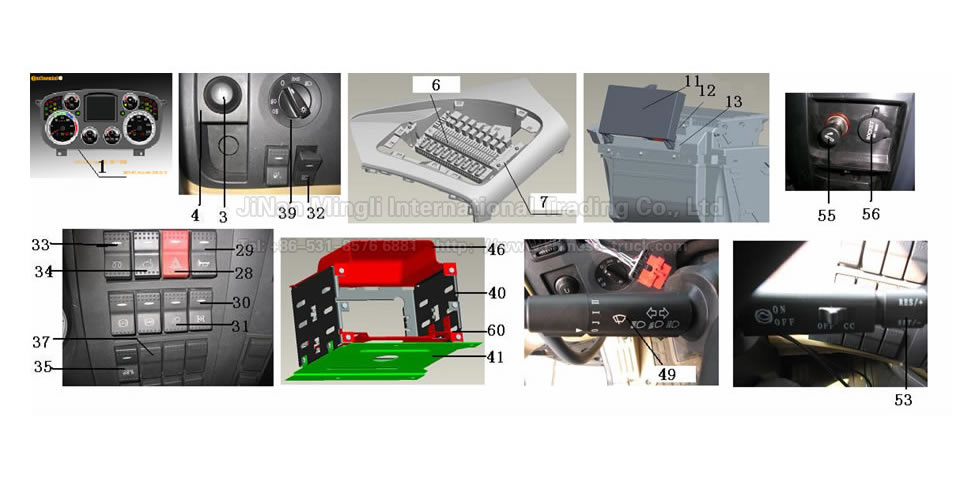

No.
Part number
Quantity
Designation
Designation
Name
Note
1 WG9918580011 001   Customized modular instrument cluster 组合仪表
2 Q2714816 004   Screw 十字槽盘头自攻螺钉
3 WG9918580013 001   Menu Control Unit(MCU) MCS旋钮
4 WG9918580014 001   Menu Control Unit plate MCS旋钮安装板
5 Q2714216 004   Screw 十字槽盘头自攻螺钉
6 WG9918580002 001   Additional relay box 中央电气接线盒
7 AZ9918580001 001   Additional relay box assemble drawing 中央电气接线盒装配图
8 Q2714816 004   Screw 十字槽盘头自攻螺钉
9 Q40106 004   Even washer 平垫圈
10 AZ9918580022 001   Additional relay box nameplate 中央电气接线盒铭牌
11 WG9918580012 001   Central body control unit(CBCU) 中央控制单元(CBCU)
12 AZ9918580015 001   CBCU plate 1 CBCU安装板1(与CBCU装配)
13 AZ9918580017 001   CBCU plate 2 assembly CBCU安装板2总成(与风机装配)
14 AZ9918580018 001   CBCU assemble drawing 1 CBCU装配图1(CBCU与安装板1)
15 Q2140516 003   Screw 十字槽盘头螺钉
16 Q40105 005   Even washer 平垫圈
17 Q40305 003   Spring washer 弹簧垫圈
18 Q340B05 003   Nut 1型六角螺母
19 AZ9918580019 001   CBCU assemble drawing 2 CBCU装配图2(CBCU安装板2总成与风机)
20 Q2714816 004   Screw 十字槽盘头自攻螺钉
21 Q40106 004   Even washer 平垫圈
22 Q2140612 002   Screw 十字槽盘头螺钉
23 Q40306 002   Spring washer　 弹簧垫圈
24 AZ9918580020 001   CBCU assemble drawing 3 CBCU装配图3(CBCU装配图1与CBCU装配图2)
25 Q2140612 003   Screw 十字槽盘头螺钉
26 Q40308 003   Spring washer　 弹簧垫圈
27 WG9925581000 001   Up-board switch schedule　 翘板开关一览表
28 WG9925581064 001   Emer.blinker system switch　 危急报警开关(VDO系统)
29 WG9925581020 001   Horn switch　 喇叭转换开关
30 WG9925581025 001   Wheel diff.lock switch　 轴差开关
31 WG9925581029 001   Working lamp switch　 工作灯开关
32 WG9925581050 001   Assistant high beam switch　 辅助远光灯开关
33 WG9925581040 001   Warm-up switch 暖机开关
34 WG9925581041 001   Engine check switch　 发动机诊断开关
35 WG9925581063 001   Trailer load detect switch 挂车负载检测开关
36 WG9725580005 001   Outer cover for check connector　 诊断接口外壳
37 WG9925581100 020   Cover　 盲孔板
38 AZ9918580021 001   Up-board switch disposed drawing　 翘板开关布置图
39 WG9918580010 001   Turing light switch　 旋转灯光开关
40 AZ9925580001 001   ECU bracket　 ECU安装侧围支架总成
41 AZ9925580003 001   ECU plate ECU安装支架底板
42 Q150B0830 004   Screw　 六角头螺栓
43 Q40308 004   Spring washer　 弹簧垫圈
44 Q150B0610 004   Screw　 六角头螺拴
45 Q40306 004   Spring washer　 弹簧垫圈
46 AZ9925580006 001   ECU bracket cover　 ECU安装支架盖板
47 Q2140610 002   Screw 十字槽盘头螺钉
48 Q40306 002   Spring washer　 弹簧垫圈
49 WG9918580015 001   Left Multi switch on Steering Column 左组合开关总成
50 Q2540512 003   Screw　 十字槽沉头螺钉
51 Q40105 003   Even washer　 平垫圈
52 Q40305 003   Spring washer　 弹簧垫圈
53 WG9925580102 001   Right Multi switch on Steering Column 右组合开关总成
54 AZ9725580030 001   Rubber gasket　 橡胶堵盖
55 WG9100580142 001   Cigar lighter(24V)　 24V点烟器
56 WG9925580046 001   Electrical outlet(24V) 24V电源插座
57 Q2140510 008   Screw　 十字槽盘头螺钉
58 Q40105 008   Even washer　 平垫圈
59 Q40305 008   Spring washer　 弹簧垫圈
60 AZ9925580004 001   Engine ECU bracket　 发动机ECU安装支架
61 Q2140610 002   Nut 1型六角螺母
62 Q40306 002   Spring washer 弹簧垫圈
63 WG9925771010 001   Screw　 十字槽盘头自攻螺钉
64 Q2140816 006   Nut　 0型六角螺母
65 Q40108 006   Even washer 平垫圈
66 Q40308 006   Screw 十字槽盘头自攻螺钉
67 Q340B08 006   Nut　 1型六角螺母
68 WG9925771011 001   Engine line box's plate 发动机线束保护盒下盖
69 Q2714819 007   Screw　 十字槽盘头自攻螺钉
